Le métré ventilation suit l'air du caisson aux bouches : gaines en ml par diamètre ou par section, bouches et grilles à l'unité, accessoires comptés un par un, caisson ou centrale à l'unité.
Un réseau de ventilation est un arbre : un tronc (le collecteur), des branches (les antennes) et des feuilles (les bouches). Le métré le parcourt dans ce sens, du caisson d'extraction ou de la centrale double flux jusqu'aux bouches de chaque pièce.

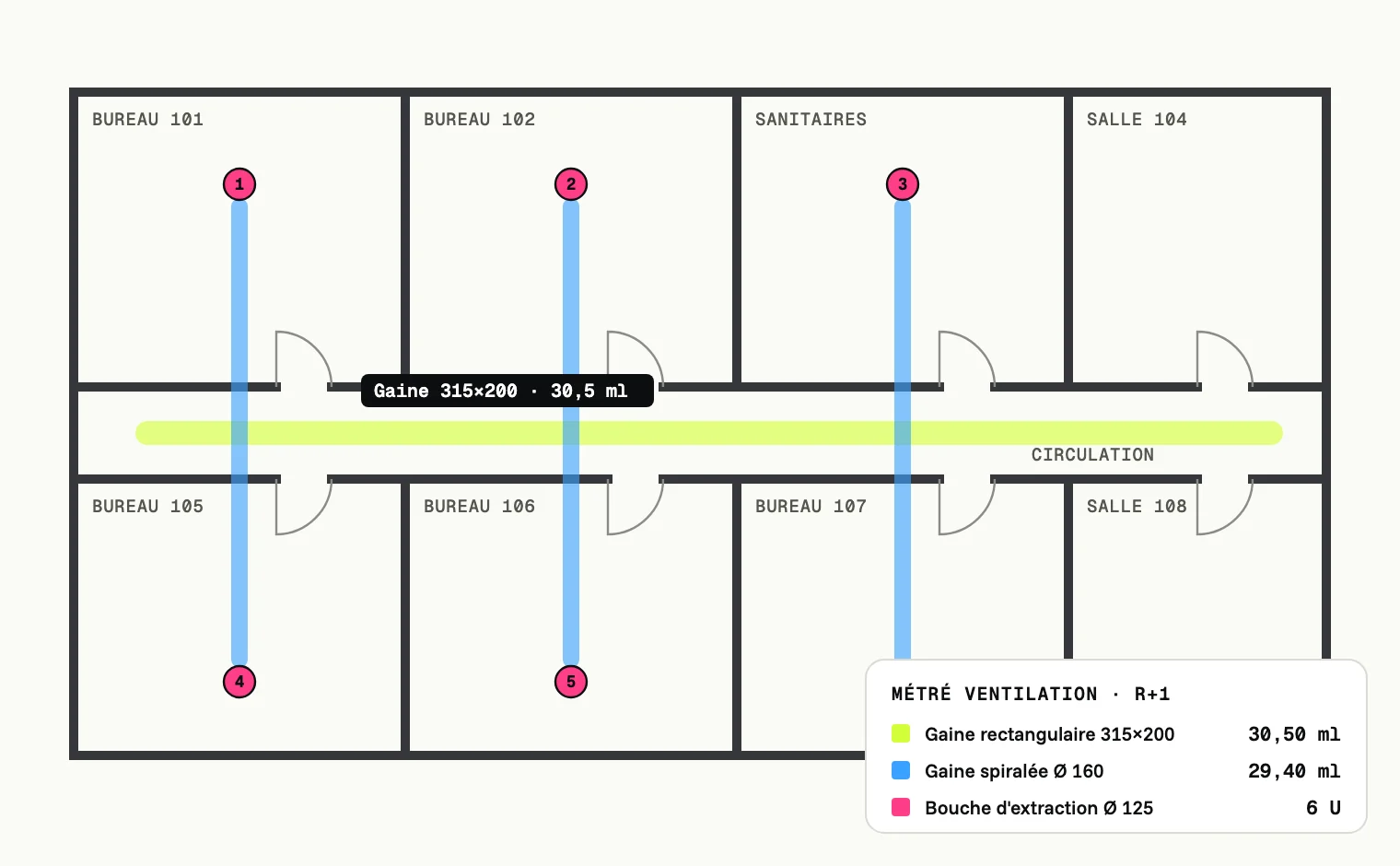

Sur le plan ci-dessus, le collecteur rectangulaire est surligné en citron, les antennes spiralées en bleu, les bouches d'extraction comptées en rose. La même méthode vaut en logement, pour la VMC des pièces humides, et en tertiaire, pour la ventilation des bureaux.
Les gaines circulaires spiralées se comptent en ml par diamètre ; les conduits souples aussi, mais sur une ligne à part, car leur longueur est encadrée par le CCTP et leur prix diffère. Les gaines rectangulaires se comptent en ml par section, ou en m² de tôle quand le cadre le demande.
En double flux, il y a deux réseaux, soufflage et extraction, plus la prise d'air neuf et le rejet : chacun a son métré. Le calorifuge des gaines qui traversent des volumes non chauffés se compte à part quand le CCTP le prévoit. Les installations de ventilation mécanique relèvent du NF DTU 68.3.
Les entrées d'air des fenêtres et le détalonnage des portes sont-ils au lot ventilation ou au lot menuiserie ? Les raccords et piquages sont-ils compris dans le ml de gaine ? Le rejet en toiture et sa costière sont-ils au lot ventilation ou au lot couverture ?
Exemple d'après le plan ci-dessus : extraction du niveau R+1 par un collecteur rectangulaire de 315 × 200 de 30,50 ml et six antennes spiralées Ø 160 de 4,90 m chacune vers des bouches Ø 125. Chaque antenne demande un piquage sur le collecteur et une réduction de 160 à 125.
Si le cadre de prix veut le collecteur en m² de tôle : périmètre 2 × (0,315 + 0,200) = 1,03 m, soit 30,50 × 1,03 = 31,42 m².
| Ouvrage | Calcul | U. | Qté | |
|---|---|---|---|---|
| 1 | R+1 · RÉSEAU D'EXTRACTION | |||
| 2 | Gaine rectangulaire galva 315 × 200 | longueur surlignée | ml | 30,50 |
| 3 | Gaine spiralée Ø 160 | 6 × 4,90 | ml | 29,40 |
| 4 | R+1 · TERMINAUX ET ACCESSOIRES | |||
| 5 | Bouche d'extraction Ø 125 | comptage | U | 6 |
| 6 | Piquage sur collecteur | 1 par antenne | U | 6 |
| 7 | Réduction Ø 160 / 125 | 1 par bouche | U | 6 |
| 8 | Clapet coupe-feu en traversée de gaine technique | comptage | U | 1 |
| 9 | Total gaines | ml | 59,90 | |
Les écarts d'un avant-métré ventilation viennent surtout de ce qui sort du plan d'étage :
En logement, comptez les pièces de service sur le plan d'architecte (cuisines, salles d'eau, WC) et comparez au nombre de bouches d'extraction. Une pièce humide sans bouche signale un oubli de plan ou de métré.
Métré ventilation : vos questions
Pour un métré ventilation, utilisez LM, le logiciel métré : vous surlignez collecteur et antennes par diamètre sur le plan PDF, vous comptez bouches et accessoires, et l'Excel exporté donne les ml par diamètre et les unités par type. Vos plans restent privés, hébergés en France.
Suivez le tracé du caisson à chaque bouche, à l'échelle du plan, diamètre par diamètre. Ajoutez les longueurs verticales lues sur les coupes : montées en gaine technique, traversées de plancher, liaison au rejet.
Cela dépend de l'allotissement : intégrées aux fenêtres, elles sont souvent au lot menuiseries extérieures, mais certains CCTP les placent au lot ventilation. Le métré les compte une fois, au lot désigné.
En simple flux, un seul réseau, d'extraction, et des entrées d'air dans les pièces principales. En double flux, deux réseaux complets, une centrale avec échangeur, une prise d'air neuf et un rejet : le métré compte deux réseaux au lieu d'un, et souvent du calorifuge.
