Le métré CVC relève trois familles de réseaux sur les plans fluides : l'aéraulique (gaines), l'hydraulique (tuyauteries de chauffage et d'eau glacée) et le frigorifique (liaisons), puis les terminaux et les équipements qu'ils desservent.
Le métré CVC se fait sur les plans du bureau d'études fluides, pas sur ceux de l'architecte : ce sont eux qui donnent les sections de gaines, les diamètres de tubes et les repères des terminaux. Un plan CVC porte souvent plusieurs réseaux superposés ; on les surligne un par un, chacun de sa couleur.
L'ordre le plus sûr part de l'équipement et descend vers les terminaux : centrale de traitement d'air ou caisson, gaines principales, dérivations, bouches et diffuseurs. Même logique pour l'eau : production, collecteurs, réseaux, émetteurs.
Les gaines circulaires se comptent en ml par diamètre. Les gaines rectangulaires se comptent en ml par section, ou en m² de tôle quand le cadre de prix le demande : périmètre de la section × longueur. Une gaine de 400 × 200 a un périmètre de 2 × (0,40 + 0,20) = 1,20 m ; 10 ml représentent donc 12,00 m² de tôle.
Les accessoires font l'essentiel des oublis : registres, clapets coupe-feu aux traversées de parois, pièges à son, trappes de visite, plénums de diffuseurs. Ils se comptent à l'unité sur le plan et sur le schéma. Le calorifuge relève du NF DTU 45.10, les installations de ventilation mécanique du NF DTU 68.3.
Les raccords, coudes et supports sont-ils compris dans le mètre linéaire ? Le calorifuge est-il compté à part ? Les clapets coupe-feu sont-ils au lot CVC ou au lot désenfumage ? Les alimentations électriques des équipements sont-elles au lot électricité ?

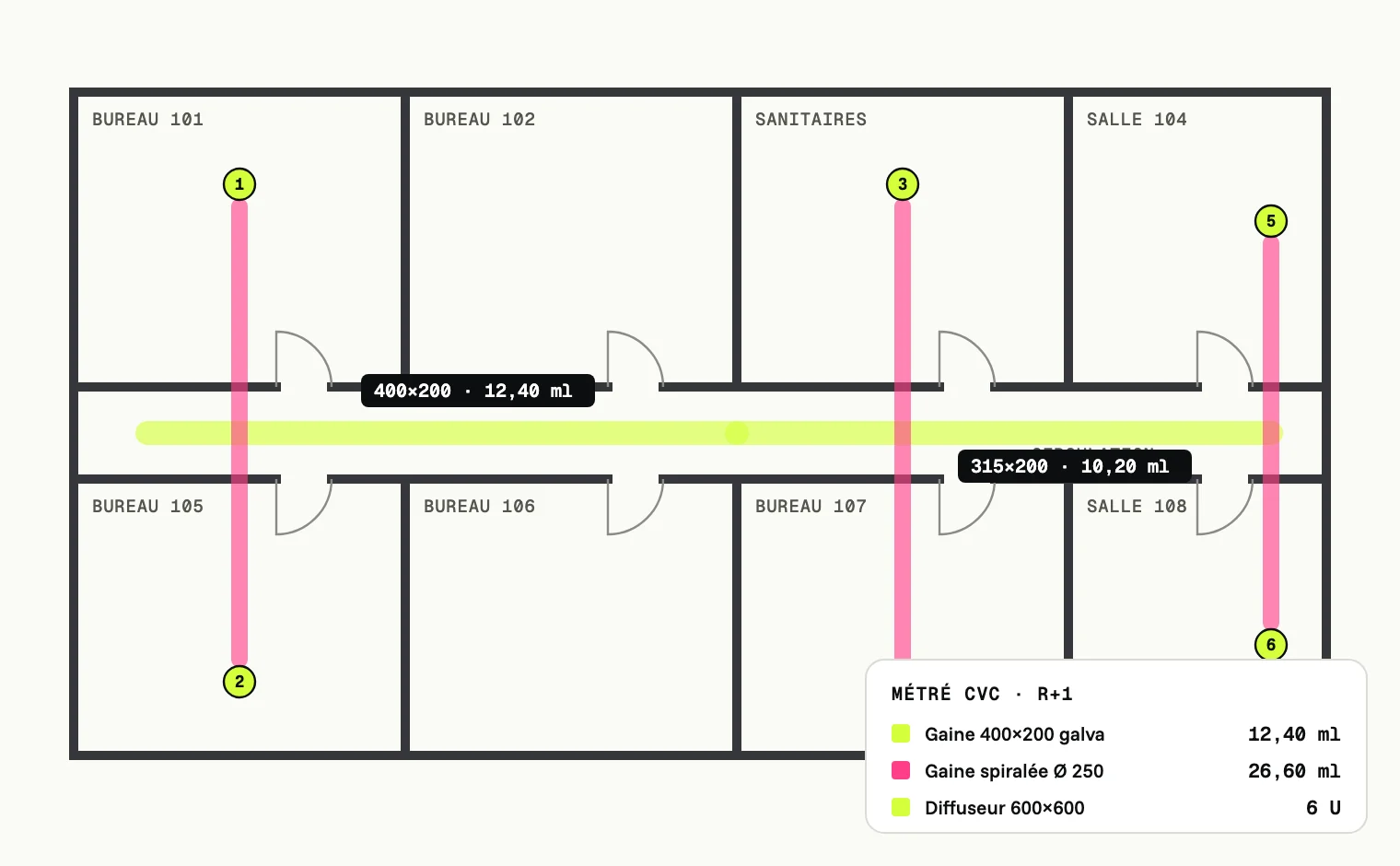

Exemple d'après le plan ci-dessus, niveau R+1 : un réseau de soufflage en gaine rectangulaire qui passe de 400 × 200 à 315 × 200, des antennes spiralées Ø 250 et six diffuseurs. Le cadre de prix de l'exemple demande les gaines rectangulaires en ml et en m² de tôle.
Le périmètre d'une 315 × 200 vaut 2 × (0,315 + 0,200) = 1,03 m : c'est le coefficient appliqué à sa longueur.
| Ouvrage | Calcul | U. | Qté | |
|---|---|---|---|---|
| 1 | R+1 · GAINES | |||
| 2 | Gaine galva 400 × 200 | longueur surlignée | ml | 12,40 |
| 3 | Gaine galva 400 × 200 : tôle | 12,40 × 1,20 | m² | 14,88 |
| 4 | Gaine galva 315 × 200 | longueur surlignée | ml | 10,20 |
| 5 | Gaine galva 315 × 200 : tôle | 10,20 × 1,03 | m² | 10,51 |
| 6 | Gaine spiralée Ø 250 | longueur surlignée | ml | 26,60 |
| 7 | R+1 · TERMINAUX | |||
| 8 | Diffuseur plafonnier 600 × 600 avec plénum | comptage | U | 6 |
| 9 | Total tôle des gaines rectangulaires | m² | 25,39 | |
Les écarts d'un avant-métré CVC viennent des réseaux cachés et des frontières entre lots :
Un même plan fluides peut servir trois lots quand l'allotissement sépare chauffage, ventilation et climatisation. Gardez un onglet par lot réel de l'affaire, pas par famille de réseau.
Métré CVC : vos questions
Pour un métré CVC, utilisez LM, le logiciel métré : chaque réseau se surligne de sa couleur sur le plan fluides en PDF, les terminaux se comptent, et l'Excel exporté sort les ml par section et par diamètre, prêts pour le cadre de DPGF. Le relevé automatique coûte 12 € TTC la planche standard, prix affiché au dépôt du plan, avec un achat à partir de 5 planches (60 € TTC) et le solde gardé sur votre compte.
Chauffage, ventilation, climatisation : le lot qui traite l'air et la température d'un bâtiment, aussi appelé génie climatique. Selon les affaires, la plomberie y est rattachée ou forme un lot séparé.
Multipliez le périmètre de la section par la longueur. Exemple : une gaine de 400 × 200 mm, de périmètre 1,20 m, sur 12,40 ml donne 14,88 m². Les coudes et pièces de forme se comptent selon le mode de métré du CCTP.
Ils sont souvent compris dans le prix au ml ou au m² de gaine ; certains CCTP les font compter à part, à l'ensemble. Lisez l'article de la gaine avant de décider.
