Le CCTP sprinkler décrit une installation d'extinction automatique à eau : source d'eau, pompes, postes de contrôle, réseau de canalisations et têtes réparties sous les plafonds. Il fixe le référentiel de conception, les essais et les liaisons avec la sécurité incendie.
Le CCTP sprinkler commence par le référentiel retenu, souvent une règle d'assureur ou une norme de conception, et par la classe de risque de chaque zone protégée. Ces données fixent la densité d'arrosage, la surface impliquée et la réserve d'eau. Le dimensionnement fin revient à l'installateur, par note de calcul.
Le lot couvre l'installation entière, de l'arrivée d'eau à la dernière tête. Il s'arrête souvent au contact de report vers le système de sécurité incendie, posé par un autre lot.
L'article du réseau donne le matériau (acier noir ou galvanisé le plus souvent), l'assemblage (rainuré, vissé, soudé), le supportage et la protection. L'article des têtes donne le type, la température de déclenchement, la finition et les protections éventuelles.
Le poste de contrôle a son propre article : vanne, clapet d'alarme, dispositif d'alarme hydraulique, manomètres, contacts de position reportés. Il se compte à l'ensemble, accessoires compris.
« Têtes sprinkleurs pendantes à réponse rapide, finition blanche, avec rosace, y compris raccordement sur antenne et réglage de hauteur en coordination avec le faux plafond. Comptage à l'unité par type. » Têtes en faux plafond et têtes en plénum se comptent séparément.

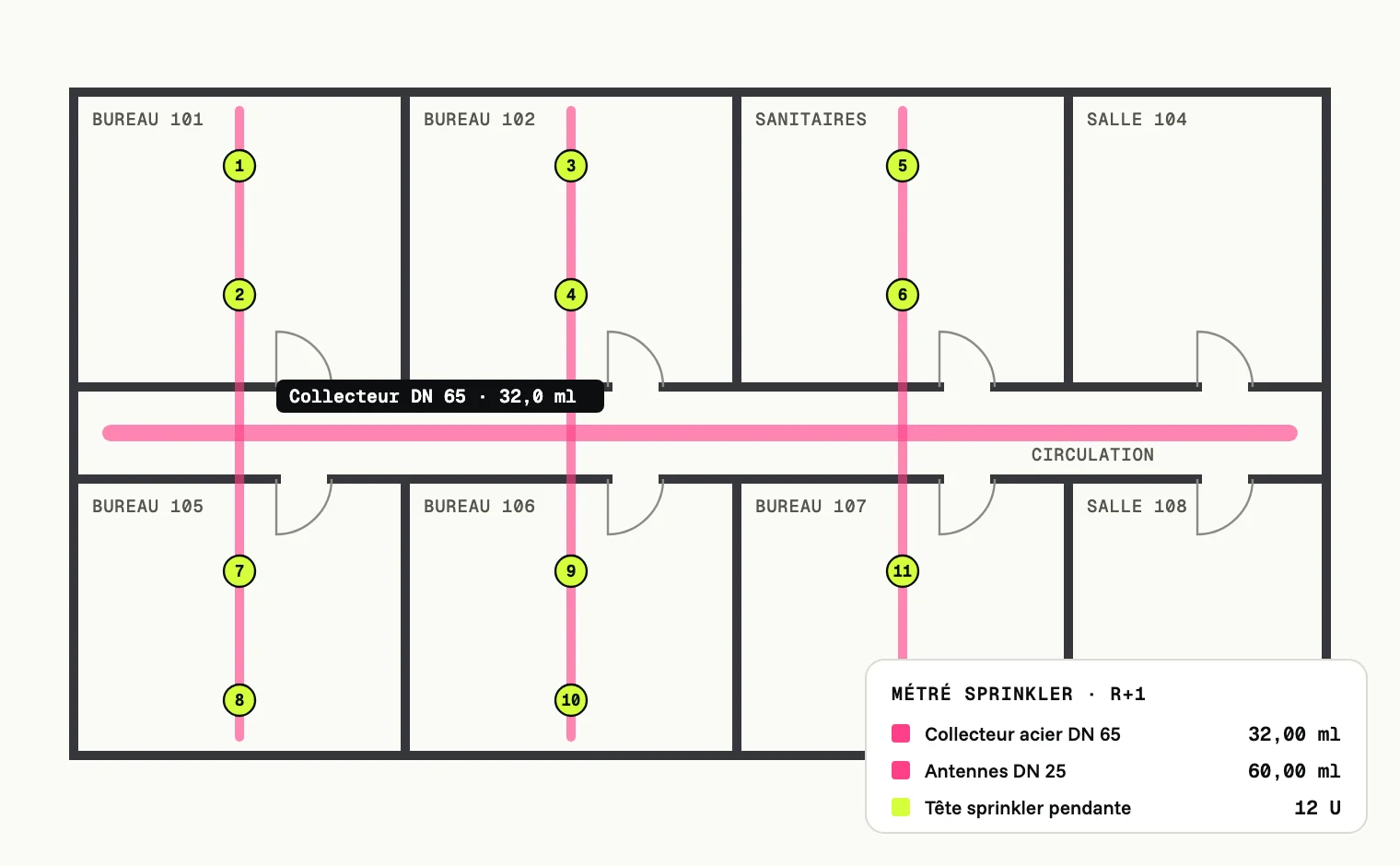

Le métré se fait sur les plans de réseau de l'installateur ou, au stade de l'appel d'offres, sur les plans de principe du maître d'œuvre. Comptez les têtes par zone et par type, puis mesurez les canalisations par diamètre, des postes jusqu'aux dernières antennes.
Exemple : sur le plan, une antenne en DN 25 dessert 6 têtes espacées de 3,00 m, la première à 1,50 m du collecteur : 1,50 + 5 × 3,00 = 16,50 ml. Dix antennes identiques font 165,00 ml de DN 25 et 60 têtes, auxquels s'ajoutent 30,00 ml de collecteur en DN 80.
| Zone | Désignation | U. | Qté | |
|---|---|---|---|---|
| 1 | Zone de stockage, exemple | |||
| 2 | Z1 | Tube acier DN 25, antennes | ml | 165,00 |
| 3 | Z1 | Tube acier DN 80, collecteur | ml | 30,00 |
| 4 | Z1 | Tête pendante | U | 60 |
| 5 | Z1 | Poste de contrôle | ens | 1 |
La trame suit l'eau, de la source aux têtes, puis traite les essais et la réception. Lue en parallèle du CCTP de consultation, elle montre vite si une pompe, un poste ou un report d'alarme manque à l'appel.
Adaptez le référentiel, les classes de risque et la source d'eau. Puis vérifiez les interfaces : branchement sur le réseau public avec le VRD, alimentation électrique des pompes, report vers le système de sécurité incendie, position des têtes dans le calepinage du faux plafond, croisements avec les gaines du CVC, local et réserve à construire par le gros œuvre.
Objet du lot, référentiel de conception retenu, classes de risque par zone, zones exclues. Limites avec la plomberie, l'électricité et la sécurité incendie.
Raccordement au réseau public, réserve ou bâche, surpresseur selon le référentiel. Capacité et autonomie suivant note de calcul.
Pompe électrique, pompe diesel, pompe de maintien de pression, armoires de commande. Alimentation électrique par le lot concerné, selon les exigences du référentiel.
Vannes, clapets d'alarme, dispositifs d'alarme, manomètres, contacts de position. Comptage à l'ensemble par poste.
Matériau, assemblage, diamètres suivant note de calcul, supportage, protection. Comptage au ml par diamètre.
Types, température de déclenchement, finition, position par rapport aux plafonds et obstacles. Comptage à l'unité par type et par zone.
Plaques, plans d'installation affichés, report des états et alarmes vers le système de sécurité incendie par le lot concerné.
Épreuve hydraulique, essais de fonctionnement, vérifications prévues par le référentiel, dossier technique et consignes d'entretien remis au maître d'ouvrage.
CCTP sprinkler : vos questions
Pour le métré d'un CCTP sprinkler, utilisez LM, le logiciel métré : comptez les têtes par zone sur le plan PDF, tracez les canalisations par diamètre, chacune dans sa couleur, et l'export Excel donne les totaux en U et en ml. Pour plusieurs affaires par mois, l'abonnement Pro à 159 € TTC par mois inclut 50 planches de relevé automatique.
L'installateur, d'après le référentiel et les classes de risque fixés au CCTP. Au stade de l'offre, le CCTP et les plans de principe suffisent pour chiffrer ; la note de calcul confirme ensuite les diamètres et le nombre de têtes.
Le sprinkler se déclenche seul, tête par tête, sous l'effet de la chaleur. Le robinet d'incendie armé est un tuyau sur dévidoir, manœuvré par une personne. Les deux peuvent partager une alimentation, mais chacun a ses articles.
Épreuve hydraulique du réseau, essais des pompes et des postes de contrôle, essai des alarmes et de leur report, vérification de la source d'eau. Selon le référentiel retenu, le CCTP peut demander la vérification par un organisme tiers.
